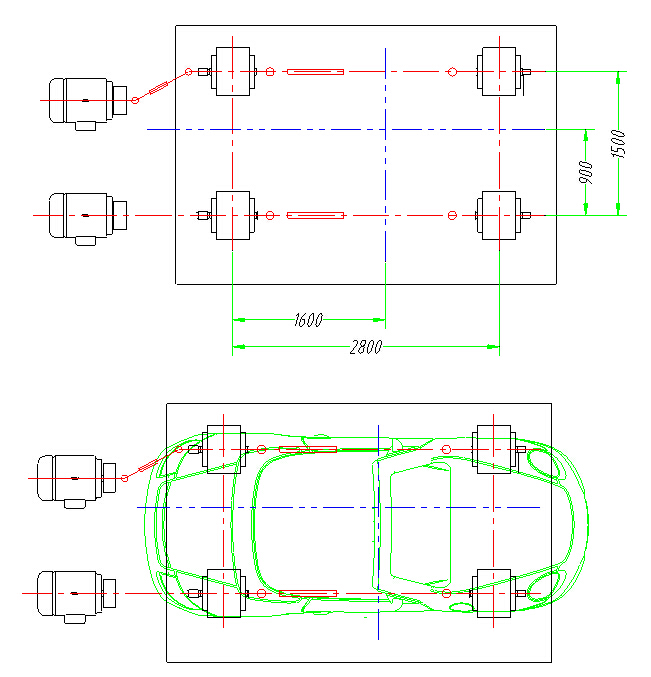

产品展示您现在的位置:检测设备 >汽车整车振动实验台汽车整车振动实验台![]() 一、说明: 本设备专为四轮机动车(以下统称实验车)设计的一套整机振动试验平台,该试验台通过机械。结构产生物理振动。 其目的:将实验车固定到试验台之上,开机经一定时间一定频率HZ振动之后检查实验车各部件。 在高频振动下的工作情况及缺陷,为开发四轮机动车提供有效整车振动模拟数据,确保消费者的。 使用安全奠定良好基础。 二、方案概图
该设备核心振动机构设计采用双组独立机械式凸轮机构,为设备提供恒定可靠的正玄振动,同时还采润滑脂给设备各高速运动机构提供润滑环境,确保提高各机构在高速运动时的耐磨性和独特的抗冲击特性。 在控制部分,利用高速传感器实时跟踪数据,PLC实时将数据采集并在显示屏上以直接的高频正玄波或柱形动态在显示屏内呈现出来;利用高速位移传感器跟踪振动箱的振幅,将振幅数据以动态渐变的形式呈现在显示屏内; 以上数据跟踪显示不仅给广大客户提供一种有效直接的观察点检方式,也为设维护及观察设备性能提供有效帮助。 三、设备参数: 1、区域要求: 区域内地面硬化与其他区域分割,配备2T电葫芦 2、环境温度: 10℃~25℃ 3、环境湿度: ≤85% 4、电源要求: AC380V/50Hz,三相五线制 5、电源容量: 50KW 6、气源要求: 无 7、水源要求: 无 8、技术规格(未注单位:mm) 9、台面大小: 4000×2200 10、整车重量: 2T(前轴1T,后轴1T) 11、轮距: 900~1500mm 12、轴距: 1600~2800mm 13、振幅: 30mm 14、最高振动频率: 10HZ 四、性能配置: 1、动力:电机+变频器;三相380V;22KW 数量2台 品牌(电机/变频器):良机、安瑞吉 2、控制部分:PLC, 数量1台 品牌:日本三菱; 3、电器元器件:正泰 数量1套 4、触摸屏: 数量1台 品牌:维纶(台湾) 5、轮距调整方式:滑动调整、螺栓锁紧。 6、轴距调整方式:更换传动轴、滑动调整、螺栓锁紧。 设备安装现场厂房条件 1、区域内地面硬化与其他区域分割 2、预埋件 电源种类及电压
1.1 动力电供应采用三相五线制;
1.2 电压:380V±10%
1.3 频率:60Hz;
厂房温度和湿度
2.1 厂房环境温度:-10℃--+45℃;
2.2 厂房湿度:≤75%;
供给气源
3.1 压力:0.45—0.6Mpa,管道空中布置。
3.2 温度:≈室温
[2]界面操作

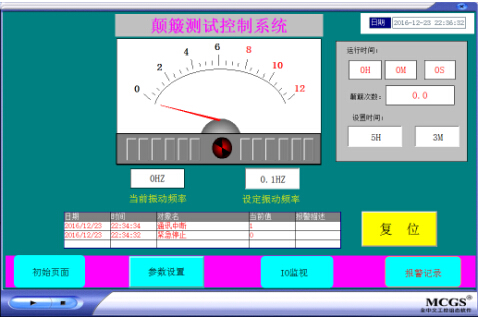

1、主画面 n 振动频率显示和设置 n 设置运行时间并自动停机 n 实时报警显示、复位

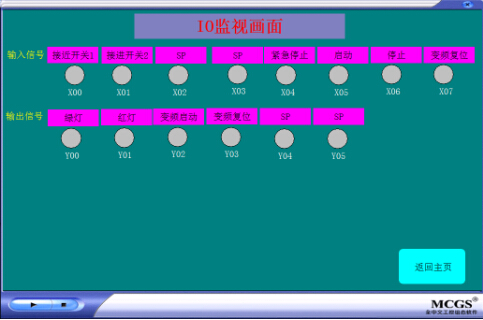

2、IO显示 n PLC 输入、输出信号显示
n 便于维修检查

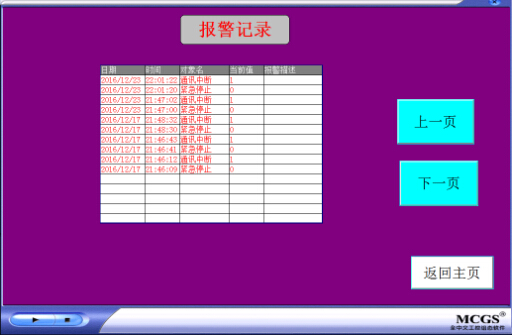

3、报警记录 n 历史报警记录,便于维修检查、故障排除。
